مجموعة اسئلة 2012 لمادة الرسم الهندسي المرحلة الاولى

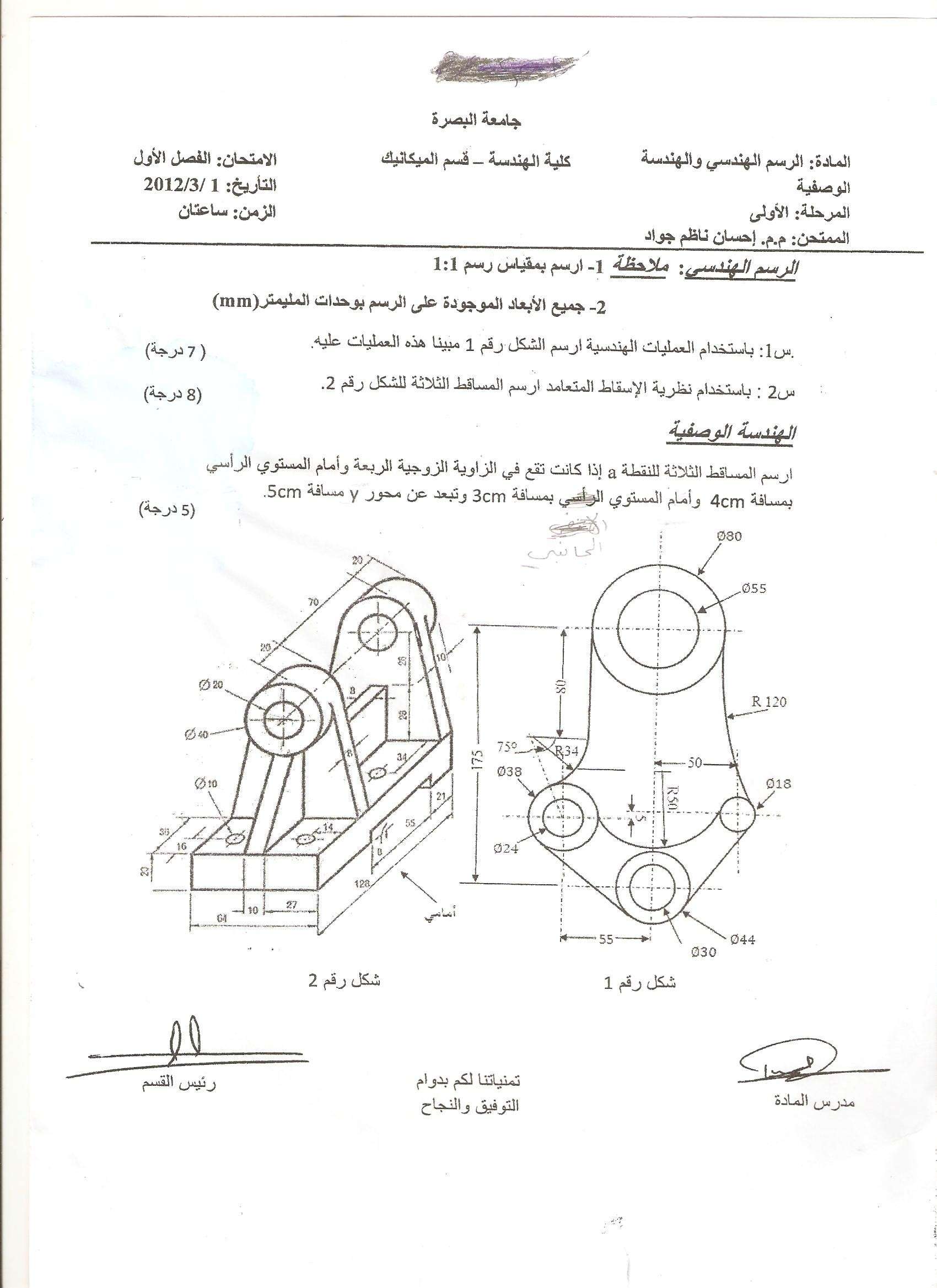

فصل اول 2012

جامعة البصرة
المادة : الرسم الهندسي والهندسة الوصفية
كلية الهندسة - قسم الميكانيك
الامتحان: الفصل الأول
التاريخ: 1/ 3 /2012
 المرحلة الأولى
الزمن: ساعتان
الممتحن: م.م. إحسان ناظم جواد
ملاحظة 1- ارسم بمقياس رسم 1: 1
          2- جميع الأبعاد الموجودة على الرسم بوحدات المليمتر(mm)

س1: باستخدام العمليات الهندسية ارسم الشكل رقم 1 مبينا هذه العمليات عليه.(7 درجة)
 س2 : باستخدام نظرية الإسقاط المتعامد ارسم المساقط الثلاثة للشكل رقم 2.(8 درجة)

الهندسة الوصفية

ارسم المساقط الثلاثة للنقطة a إذا كانت تقع في الزاوية الزوجية الربعة وأمام المستوي الرأسي بمسافة 4cm وأمام المستوي الراسي بمسافة 3cm وتبعد عن محور y مسافة 5cm.
                                                            (5 درجة)

مجموعه اسئله امتحانات 2012 Oou_uo10



فصل ثاني 2012




المادة : الرسم الهندسي والهندسة الوصفية
الامتحان الفصل الثاني
جامعة البصرة
التأريخ: 19 /2012/4
 المرحلة الأولى
كلية الهندسة - قسم الميكانيك
الزمن: ساعتان
الممتحن: م.م. إحسان ناظم جواد
ملاحظة 1- ارسم بمقياس رسم 1: 1
           2- جميع الأبعاد الموجودة على الرسم بوحدات المليمتر(mm)

س 1: باستخدام الرسم المتقايس ارسم الشكل المجسم للشكل رقم 1 مبينا العمليات الهندسية عليه. ( 75 درجة)

س2 : ارسم المساقط الثلاثة للشكل رقم 2 مبینا خطوط الإسقاط .(7 .5 درجة)


 الهندسة الوصفية

 إذا كان الشكل الفراغي للنقطة a مينا بالشكل رقم 3 حيث فجد الإحداثيات الثلاثة لهذه النقطة ثم ارسم مساقطها الثلاثة بالشكل الوصفي مبينا الزاوية الزوجية الواقعة فيها(5 درجة)

مجموعه اسئله امتحانات 2012 Oou_uo11


نهائي دور اول 2012




جامعة البصرة - كلية الهندسة

قسم الميكانيك

المادة: الرسم الهندسي والهندسة الوصفية الصف الأول مدرس المادة: م.م. إحسان ناظم جواد

الدور الأول 2012 التاريخ:13 / 6 / 2012

الزمن: ثلاث ساعات

ملاحظة :1- ارسم بمقياس رسم 1 : 1

 علما أن جميع الأبعاد بالمليمتر (mm) 2- ارسم العمليات الهندسية على الرسم أينما وجدت

الرسم الهندسي
--------------------------------------------
السؤال الأول: (8 درجة باستخدام العمليات الهندسية ارسم الشكل رقم (1) واضعا الأبعاد التي وضعت على الشكل بوضع خاطئ بوضعها الصحيح على الرسم .

------------------------------
السؤال الثاني: (8 درجة) بم يختلف الرسم المتقايس عن رسم كفالير؟ باستخدام الرسم المتقايس المسقطي ارسم الشكل المجسم الشكل رقم (2) .
--------------------------------
السؤال الثالث: ( 8 درجة ارسم المسقط الأمامي نصف المقطوع والمسقط الأفقي للشكل رقم (3) واضعا الأبعاد بالشكل الصحيح عليهما . الهندسة الوصفية: السؤال الأول (3+3 درجة)

أ) املأ الفراغات التالية بما يناسبها 1- تكون الزاوية الزوجية النقطة مشتركة بين كل الزوايا إذا كانت احداثياتها تساوي ................... بينما تكون الزاوية الزوجية للنقطة مشتركة بين الزاوية الزوجية الأولى والرابعة إذا كانت قيمة الإحداثي ............. يساوي .............. 2 - ينطبق المسقط الأفقي للنقطة على مسقطها الرأسي في الشكل الوصفي في حالتين هما ................................. و

ه ه ه ه ه ه ه

ه ه

3 - ينطبق المسقط الجانبي للنقطة على المحور x الموجب إذا كانت قيمة الإحداثي .................. يساوي صفر وقيمة الإحداثي لا يساوي ...................... بينما ينطبق المسقط الجانبي للنقطة على المحور x السالب إذا كانت قيمة الإحداثي .. يساوي صفر وقيمة الإحداثي x يساوي ......................... 4 - إذا كانت النقطة واقعة في المستوى الرأسي وخلف المستوى الجانبي وفوق المستوى الأفقي فإن مسقطها الجانبي ينطبق على محور ................. .ال............... بينما إذا كانت النقطة واقعة في المستوى الرأسي وخلف المستوى الجانبي وتحت المستوى الأفقي فإن مسقطها الجانبي ينطبق على محور ........................ال................... ب) النقطتان ( 3

, 7 , 5 )a و(5, 3 , 2 )b حيث المسقط الرأسي للنقطة a ينطبق على المسقط الأفقي للنقطة b , فإذا كانت النقطة و تبتعد عن نقطة الأصل بمسافة مقدارها cm



50 مثل المساقط الثلاثة النقطتين a و b وصفيا .

الوجه الاول
مجموعه اسئله امتحانات 2012 Oou_uu10

الوجه الثاني
مجموعه اسئله امتحانات 2012 Oou_uu11
